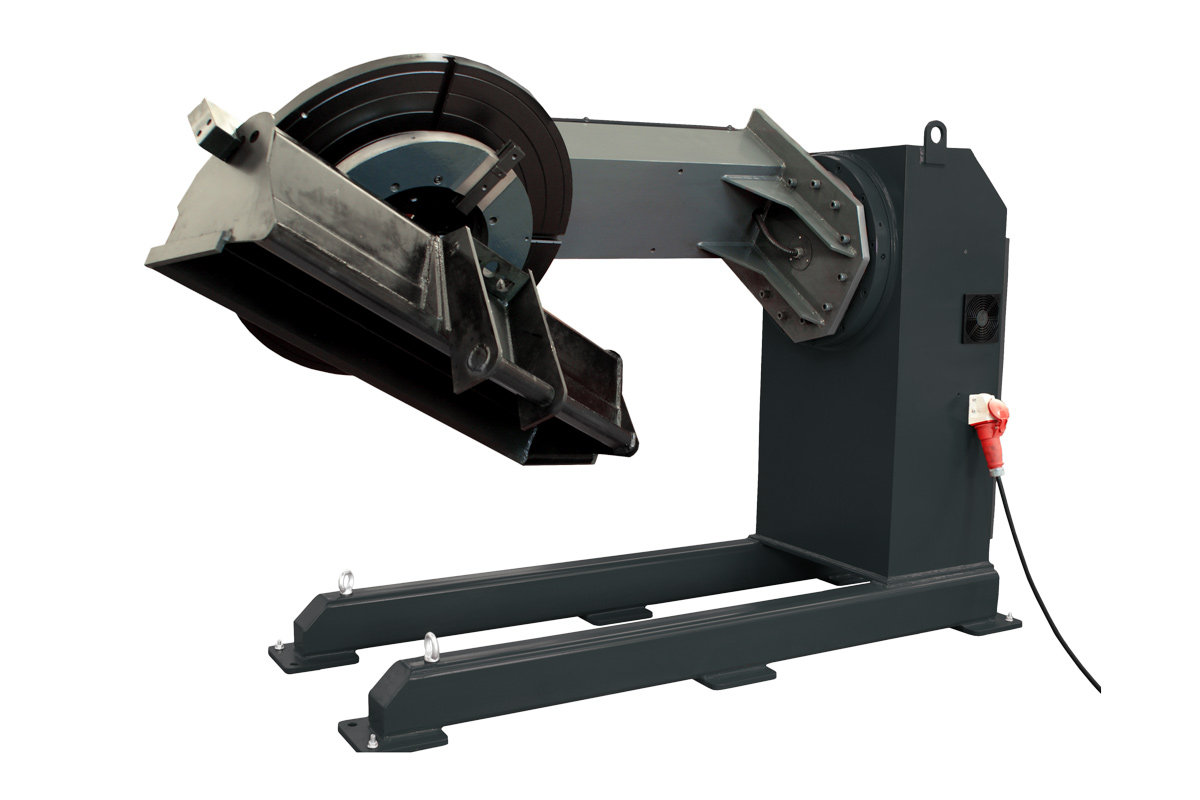

L-Typ Drehtisch mit 360° Drehachsen D-TLP-L

Positioniere L-Typ mit Bohrung für 360° Drehung und Schweißen von Werkstücken von 500 kg - 5 t.

Produktmerkmale

Fassungsvermögen 500 kg - 5 t
L-Typ mit Blende
360°-Drehung
stufenlos einstellbare Rotationsgeschwindigkeit
inkl. Doppelfußpedal
inkl. Fernbedienung (am Kabel)

Datenblatt Angebot anfordern

Technische Daten

Modell	D-TLP-L-05	D-TLP-L-010	D-TLP-L-030	D-TLP-L-050
Max. Belastung (kg)	500	1.000	3.000	5.000

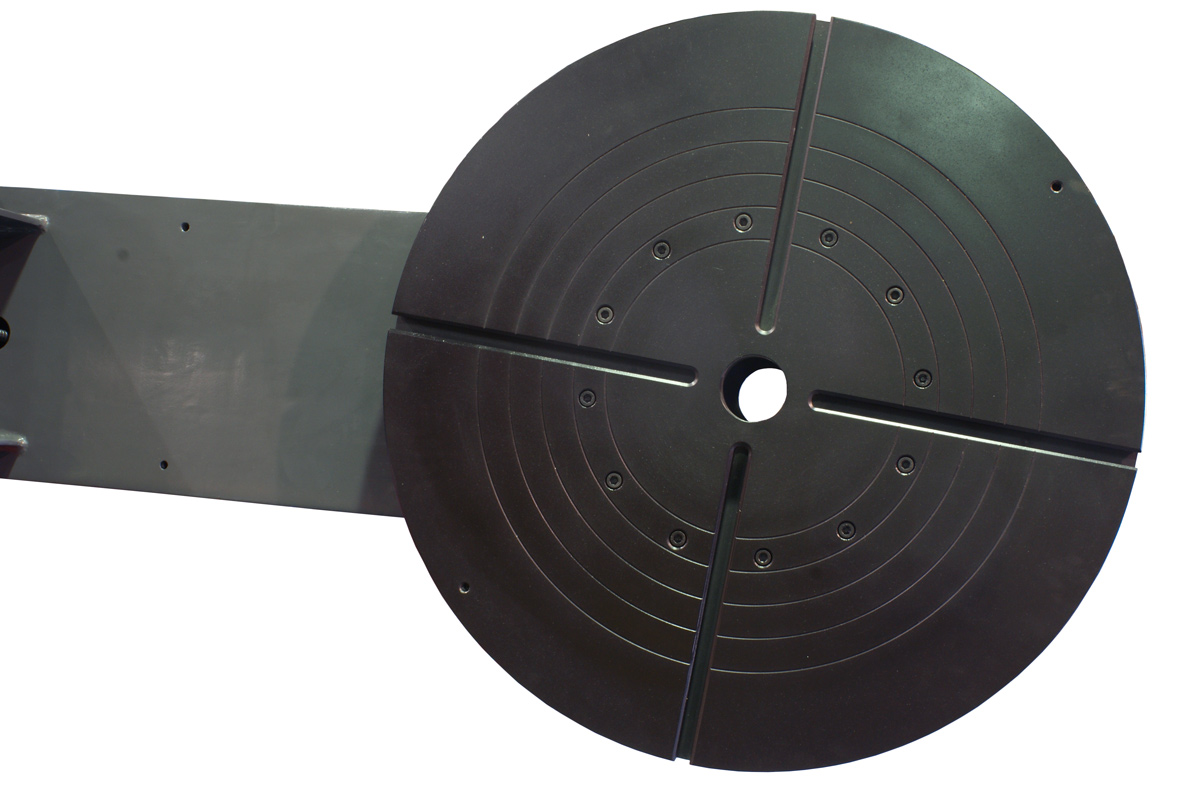

Tisch (Ømm)	700	900	1.150	1.150
Durchmesser (Ømm)	100	100	100	100
Drehgeschwindigkeit (U/min)	1	1	0,5	0,5
Max. Schwerpunktabstand (mm)	400	400	300	300
Max. Exzentrizität (mm)	200	200	200	200
Max. Drehmoment Tisch (Nm)	1.000	2.000	6.000	10.000
Max. Drehmoment Neigung (Nm)	1.250	2.500	9.000	15.000
Motorleistung Drehen (kW)	0,37	0,75	1,1	2,2
Motorleistung Neigung (kW)	0,37	1,1	2,2	3
Max. Schweißstrom (A)	500	500	750	750
Eingangsspannung	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz
A (mm)	800	1.000	1.400	1.500
B (mm)	1.000	1.100	1.220	1.220
C (Ømm)	100	100	100	100
D (Ømm)	700	900	1.150	1.150
E (mm)	1.030	1.230	1.815	1.915
F (mm)	1.825	2.125	3.035	3.035
Fußpedal (Start-Stopp/Links-Rechts)	Einschließlich	Einschließlich	Einschließlich	Einschließlich
Fernbedienung (am Kabel)	Einschließlich	Einschließlich	Einschließlich	Einschließlich

Alle Angaben (technische Daten, Produktfarben usw.) sind vorbehaltlich von Irrtümern und Änderungen.

Andere Informationen

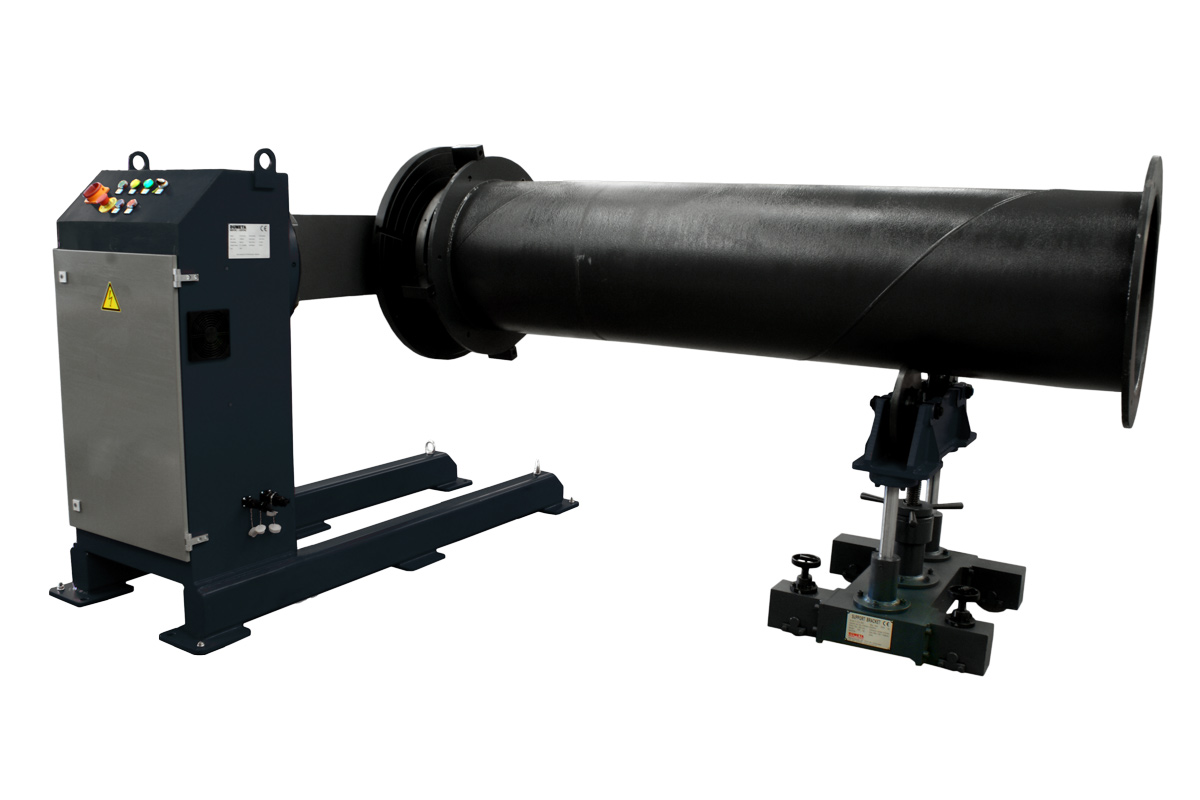

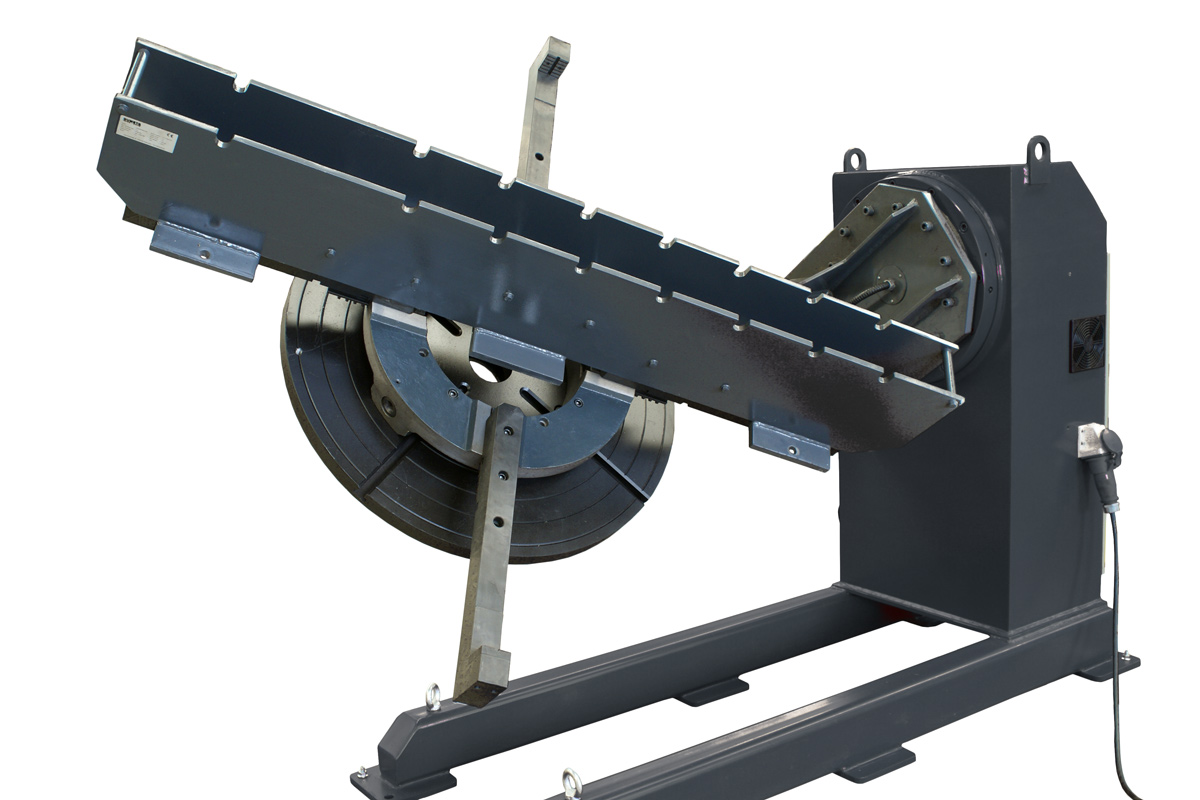

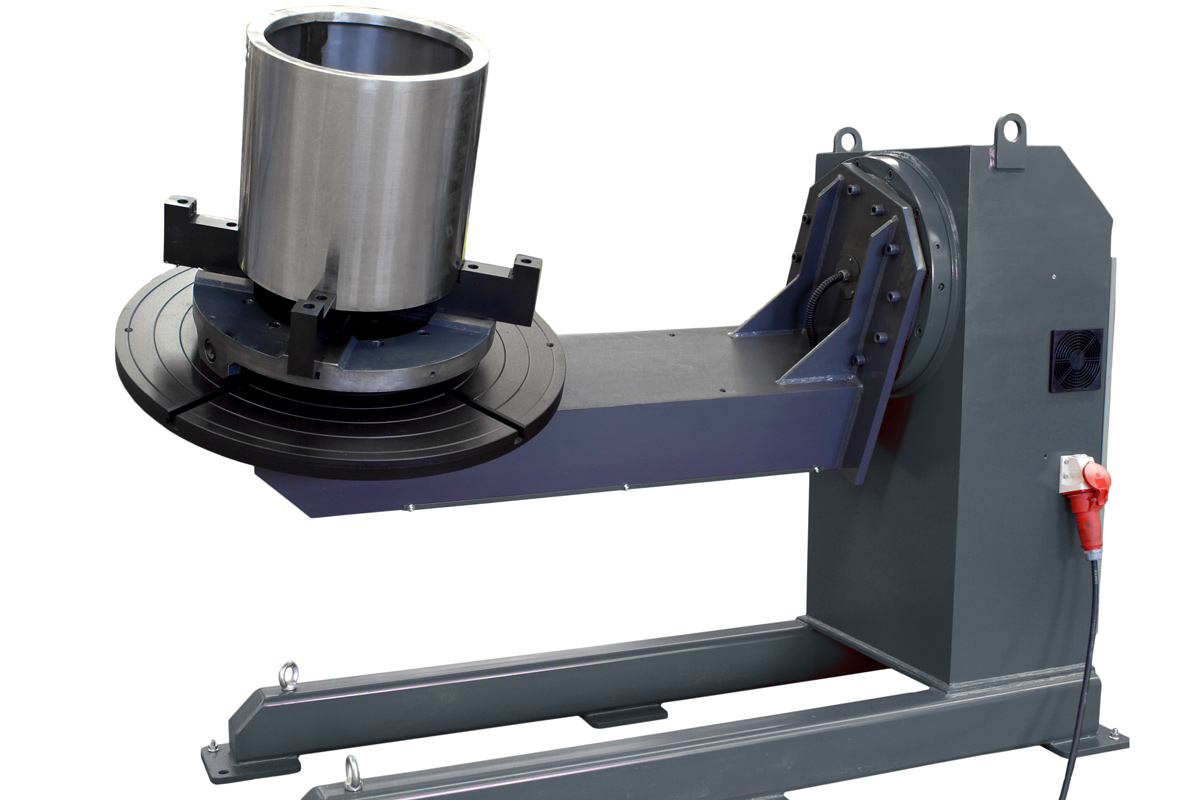

Mit dieser Positioniere können Sie das Werkstück sogar um 360° kippen, oder sogar komplett auf den Kopf stellen. Dies bietet noch mehr Möglichkeiten für Ihre ideale Schweißposition und Rotation mit der gewünschten Geschwindigkeit. Der Schweißmanipulator verfügt über eine Durchreiche und ist standardmäßig mit einer maximalen Tragfähigkeit von 300 kg bis 5.000 kg erhältlich. Sie können das Werkstück um 360° kippen. Dadurch ergeben sich noch mehr Möglichkeiten für Ihre ideale Schweißposition. Das Aufspannen von Werkstücken ist mit einem Spannfutter auf dem Spanntisch dieses 360°-Schweißdrehtisches einfach. Positionieren Sie Ihr Werkstück in der idealen Position oder drehen Sie Ihr Werkstück mit der gewünschten Geschwindigkeit. Mit dieser Maschine sind Sie sogar in der Lage, das Werkstück um 360° zu kippen - oder komplett auf den Kopf zu stellen. Dies bietet Ihnen noch mehr Möglichkeiten für Ihre ideale Schweißposition.
D-DWP-L Positioniere sind als Standardversionen von 300 kg Tragfähigkeit bis zu 5 t erhältlich. Natürlich kann eine Positioniere auch nach Ihren eigenen Anforderungen entworfen und gebaut werden.
